墨盒芯片再生焊接机的操作流程是怎样的？

• 发布日期：2025-7-12 9:35:49 阅读次数：14

• 高速光模块器件焊接机,高速线束焊锡机,陶瓷片焊接机,墨盒芯片哈巴焊机,LED灯条分板机,FPC冲床分板机,铡刀式分板机



  墨盒芯片再生焊接机的操作流程需要严格遵循设备规范和芯片特性，以确保焊接质量和设备安全，具体步骤如下：




  一、前期准备阶段

  1. 设备与环境检查
     • 确认设备电源（通常为 AC 220V）、气源（气压一般需 0.4-0.6MPa）连接正常，无松动或漏气现象。
     • 检查工作台面、焊接头、夹具是否清洁，无残留焊锡、灰尘或杂物，避免污染芯片。
     • 打开设备总电源，启动控制系统（如 PLC），通过触摸屏确认设备自检状态（如温度传感器、真空系统是否正常）。
  2. 耗材与工具准备
     • 根据墨盒芯片型号（如惠普、佳能、爱普生等不同品牌规格），选择匹配的焊接头（如尖头、平头，需与芯片引脚间距适配）和定位夹具。
     • 准备待再生的墨盒芯片（需提前清理引脚氧化层）、适配的基片（PCB 板），以及焊锡材料（如焊锡膏、焊锡丝，熔点需匹配芯片耐温范围，一般为 180-250℃）。




  二、参数设置阶段

  1. 温度参数设置
     • 通过触摸屏进入 “参数设置” 界面，根据芯片材质（如陶瓷、塑料基底）和焊锡熔点，设置预热温度（通常 80-120℃）、焊接温度（一般 200-300℃，误差需≤±1℃）、降温时间（5-10 秒，避免急冷导致芯片开裂）。
     • 部分设备支持调用预设参数库（针对常见芯片型号），可直接选择对应型号快速匹配参数。
  2. 压力与时间设置
     • 设定焊接压力（根据芯片大小调整，通常 0.1-0.5MPa），压力过大会压损芯片，过小则焊锡无法充分浸润。
     • 设置加热时间（脉冲加热时长，一般 1-3 秒）和保压时间（0.5-1 秒，确保焊锡凝固牢固）。




  三、芯片与基片对位阶段

  1. 基片固定
     • 将基片放入定位夹具，启动真空吸附装置（吸力通常 5-10kPa），使基片平整贴合在工作台面，避免移位。
  2. 芯片定位
     • 若设备配备CCD 视觉系统：将芯片放置在真空吸头上，通过摄像头实时显示芯片引脚与基片焊盘的位置，微调 X/Y 轴旋钮（精度可达 0.01mm），确保引脚与焊盘完全对齐（偏差需≤0.05mm，否则易短路或虚焊）。
     • 若无视觉系统：通过放大镜手动对位，观察芯片引脚与基片焊盘的边缘重合度，确认无误后启动辅助固定（如轻压芯片边缘）。




  四、焊接执行阶段

  1. 启动焊接程序
     • 确认对位准确后，按下 “启动” 按钮（或脚踏开关），设备自动执行流程：
       • 工作台移送至焊接位，焊接头下降至预热高度，进行预加热（软化焊锡膏，去除助焊剂挥发物）。
       • 加热头继续下降至焊接位置，施加预设压力并启动脉冲加热，使焊锡快速熔化并填充引脚与焊盘间隙。
       • 达到设定时间后，加热头停止加热并保持压力，随温度下降至安全范围（通常＜100℃）后抬起。
  2. 取料与初步检查
     • 焊接完成后，真空吸附关闭，手动或自动取出焊接组件，用镊子轻触芯片边缘，检查是否牢固（无松动现象）。
     • 用放大镜观察引脚焊接处，初步判断是否有虚焊（引脚与焊盘无明显连接）、短路（相邻引脚焊锡粘连）或漏焊（引脚未覆盖焊锡）。




  五、质量检测与返工阶段

  1. 精细检测
     • 对焊接组件进行通电测试（通过专用测试板连接墨盒芯片，检测信号传输是否正常），确认芯片功能恢复。
     • 若存在外观缺陷（如焊锡气泡、引脚变形），需用热风枪（温度 180-220℃）配合吸锡带清理焊锡，重新进行焊接。
  2. 批量生产优化

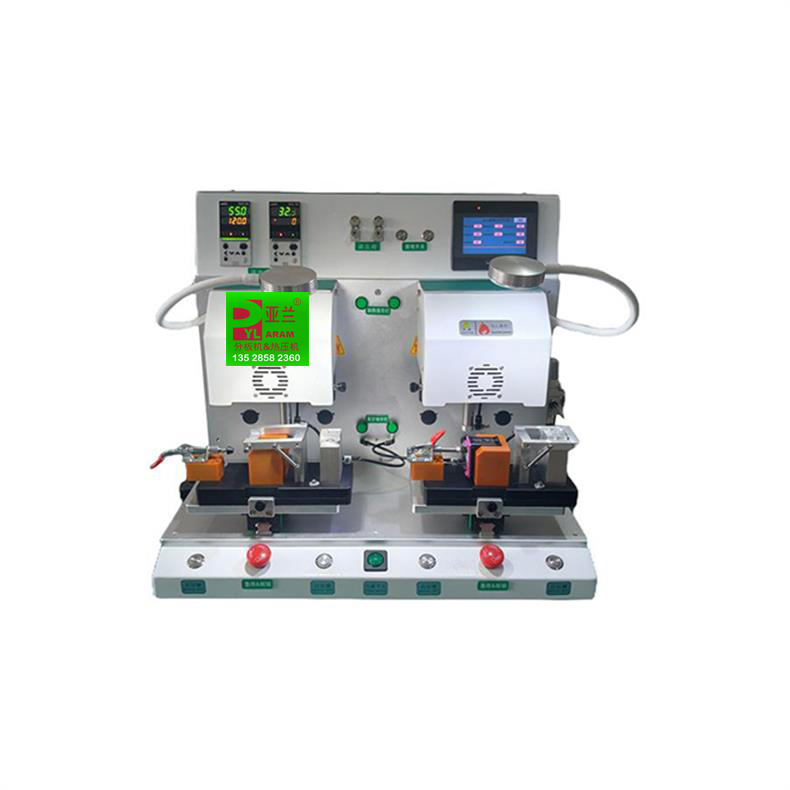

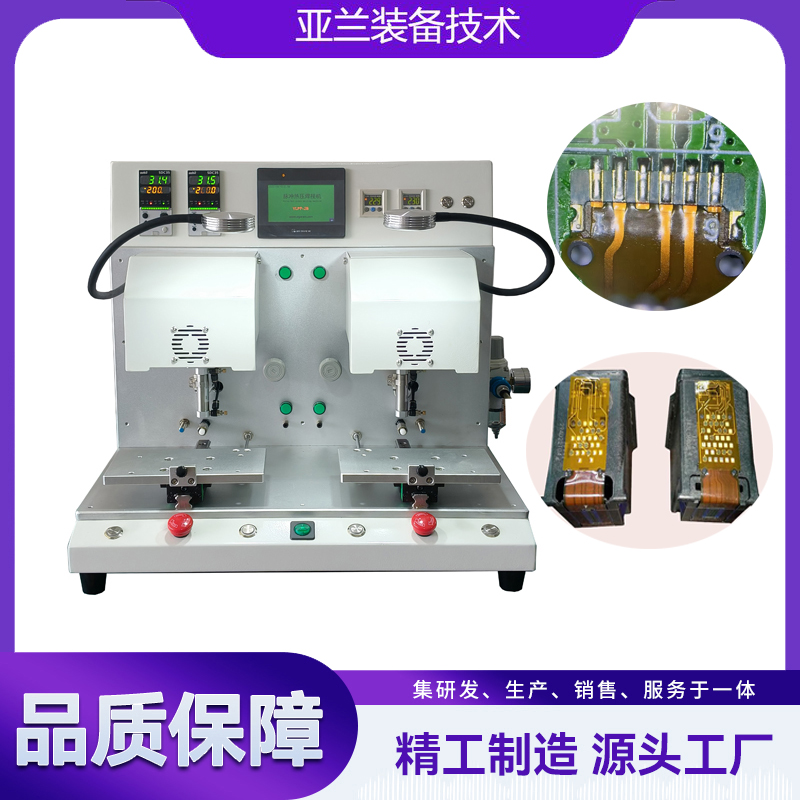

     • 首件焊接合格后，可开启 “双工位模式”（若设备支持）：一个工位焊接时，另一个工位同步进行上下料，提升效率（每小时可焊接 50-100 片，视型号而定）。




  六、收尾阶段

  1. 设备关闭
     • 完成当日工作后，先关闭加热系统，待焊接头温度降至 50℃以下，再关闭气源和总电源，避免高温氧化焊接头。
  2. 清洁与记录
     • 用酒精棉片擦拭焊接头和夹具，去除残留焊锡和助焊剂；清理工作台，将工具和耗材归位。
     • 记录当日焊接数量、合格 / 不合格率及异常情况（如温度波动、对位偏差），便于后续设备维护和参数优化。




  通过以上流程，可确保墨盒芯片再生焊接的稳定性和效率，核心在于精准对位和温度 - 压力 - 时间的协同控制，这直接影响芯片的导电性和使用寿命。
